導電斑馬紙熱壓方案

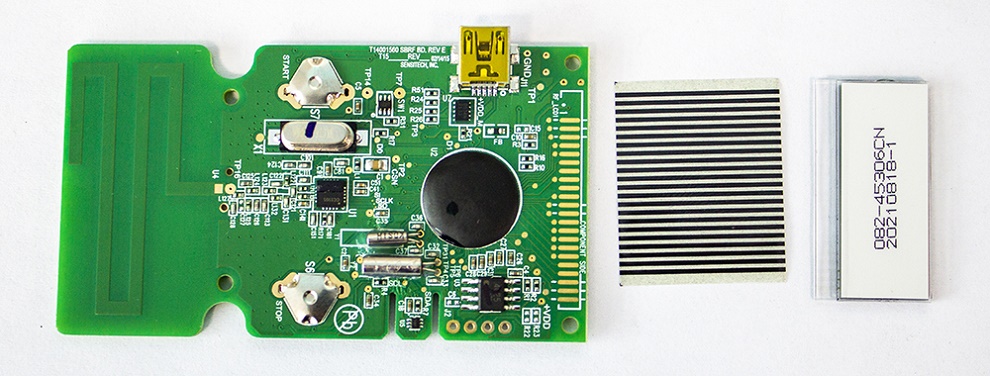

一、熱壓導電斑馬紙（Heat Seal Connector，HSC）俗稱斑馬紙 .是一種可以任意彎折 , 性能穩定 ,成本低， 使用簡便的新型傳導連接材料 . 是連接 PCB 與 LCD 優質材料 .廣泛用于計算機、收錄機、游戲機、電話機、復讀機、 CD 機、數碼相機、儀器儀表、電子鐘，汽車音響等。 主要特點是不需要焊接，低溫即可牢固地黏在元件上面，實現了電子器件間的導通，可滿足電路精細間距的需要，使顯示器件更輕更薄。

1、        熱壓導電斑馬紙的導電原理是使用耐高溫聚醋薄膜 PE為基材 , 以導電碳漿 , 銀漿或銀破混合物為導電線路 , 按所需型號印制 , 再涂覆一層分散有導電微粒 , 并具有熱熔性的特殊異向?qū)щ婓a熱壓在 PCB 與 LCD 液晶顯示器的電極位置 。

2、        技術參數：線距0.3-2.5MM，長可達200MM左右

粘接強度（Tensile Strength）≥500g/ cm2，經熱壓后粘附在LCD上拉力500g/ cm2，粘附在PCB上拉力達600g/ cm2。

3、        高溫高濕實驗 百分之九十五的相對濕度，溫度60℃度 500小時檢測后無變化；

高---低溫測試 -30℃---+70℃ 循環10次檢測無變化；

高溫 +80℃環境放200小時，檢測后無變化；

低溫 -30℃環境放200小時，檢測后無變化。

二、注意事項：導電斑馬紙出現的故障是斷裂和壓接處脫落，主要解決方案是要按照上述的技術參數熱壓可靠，另外是在熱壓處盡量固定，避免每次使用時的反復折彎，折彎活動盡量在非熱壓區域。

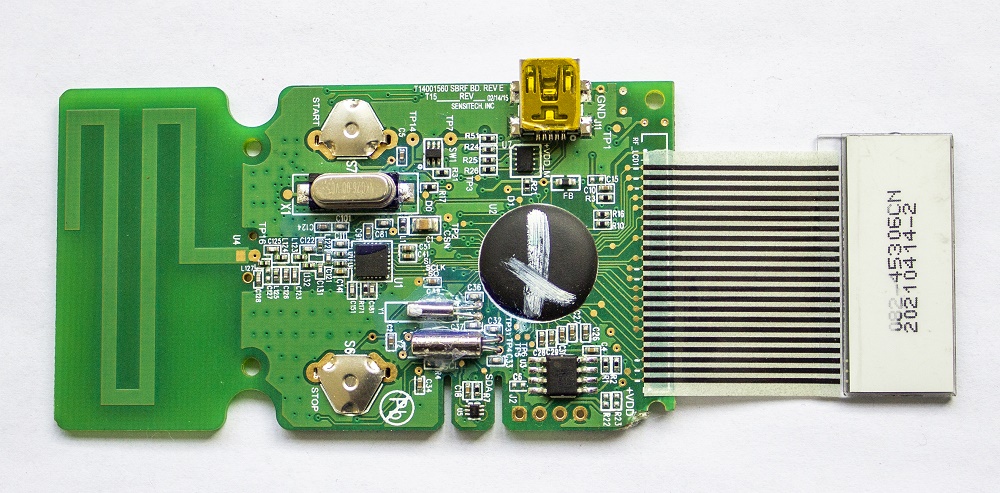

三、熱壓后檢測結果：沿著斑馬紙筆直方向(A方向)分別扯開焊接在LCD和PCB上的斑馬紙銜接帶,遺留在LCD和PCB上殘留物(斑馬紙線碳膜)的覆蓋面積有必要大于焊盤的80%以上.

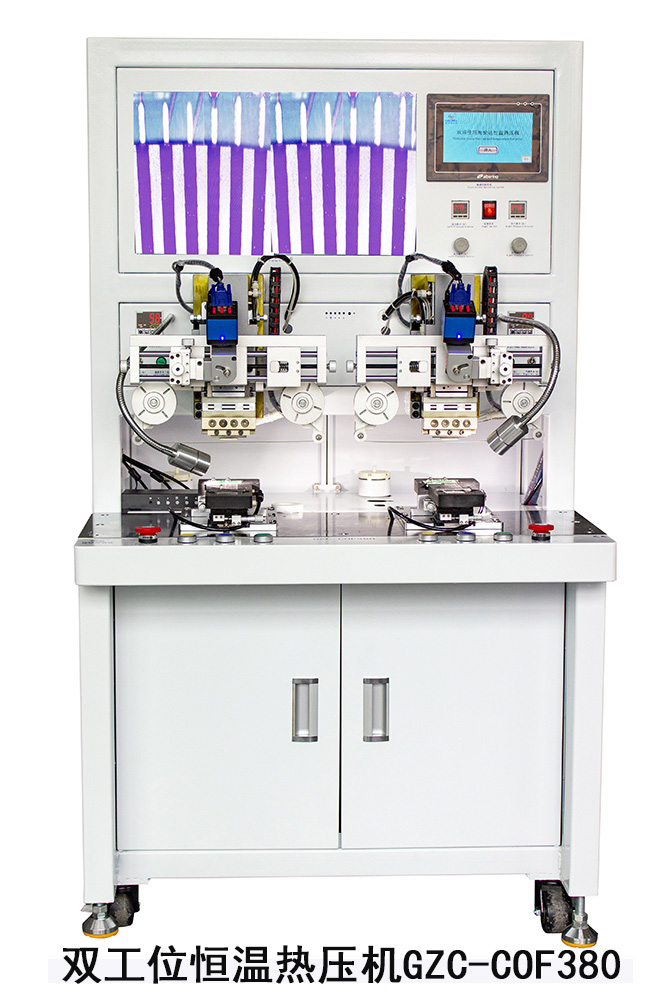

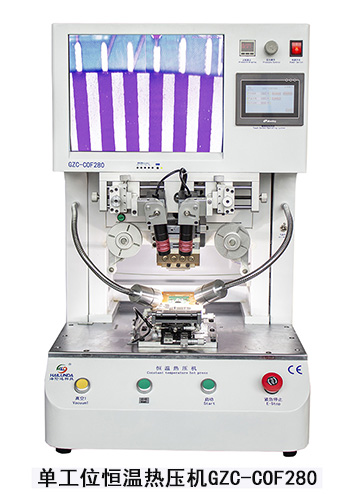

四、設備選擇方案，可以根據產量和成本進行評估選擇合適的設備方案

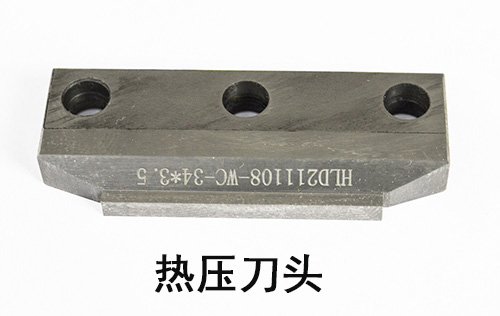

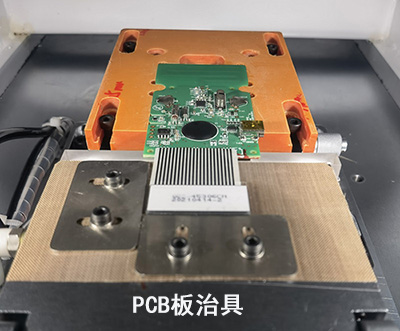

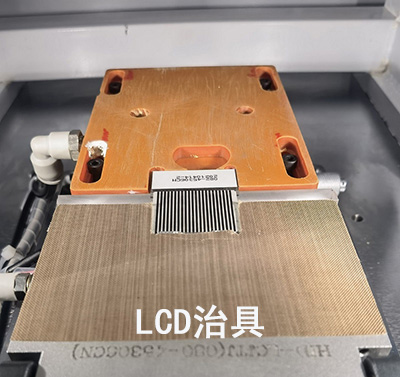

五、根據打樣產品的規格尺寸定制刀頭和治具（樣品規格尺寸必須和量產產品的規格尺寸保持一致）
